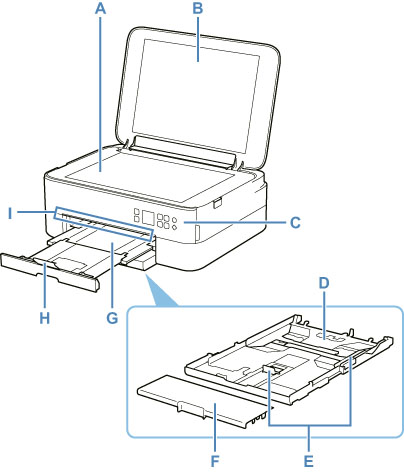

Vista frontal
- A: Platina
- Cargue el original aquí.
- B: Cubierta de documentos
- Ábrala para cargar un original en la platina.
- C: Panel de control
-
Utilícelo para cambiar la configuración de la impresora o para accionarla.
El panel de control se puede inclinar.
- D: Cassette
-
Cargue papel normal de tamaño A4, B5, A5 o Carta en el cassette e insértelo en la impresora.
- E: Guías del papel
- Alinéelas con las caras derecha, izquierda y frontal de la pila de papel.
- F: Cubierta del cassette
- Retire para cargar papel en el cassette.
- G: Bandeja de salida del papel
- El papel impreso se expulsa por aquí. Sáquela antes de imprimir.
- H: Soporte de la salida del papel
- Ábrala para recoger el papel impreso.
- I: Barra de estado
- Se enciende o parpadea para indicar que la impresora está funcionando o cuando se produce un error.

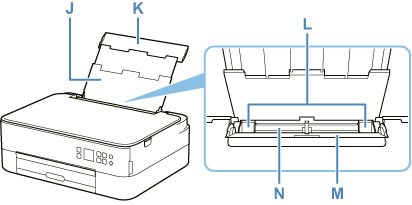

- J: Soporte del papel
- Despliéguela para cargar papel en la bandeja posterior.
- K: Cubierta de la bandeja posterior
- Ábralo para cargar papel en la bandeja posterior.
- L: Guías del papel
- Alinéelas con ambas caras de la pila de papel.
- M: Cubierta de la ranura de alimentación
-
Evita que caiga algo dentro de la ranura de alimentación.
Ábrala para mover las guías del papel y ciérrela antes de imprimir.
- N: Bandeja posterior
-
Cargue el papel aquí. Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.
